전기차 배터리 실시간 온도 측정
- 배터리 전용 열 적외선을 전기차 주차면 바닥에 설치하여 차량 하부에서 배터리 온도 측정
- 차량이 충전 혹은 주차를 위하여 입차,주차,출차 까지 상시 온도 측정 및 표시
전기차 배터리 화재예방 솔루션(이세이프파킹)
전기차 배터리로 인한 화재를 예방하기 위하여 배터리의 온도를 열 적외선 감지 센서로 측정하여 사용자에게 전달하는 화재 예방 감시장치입니다.

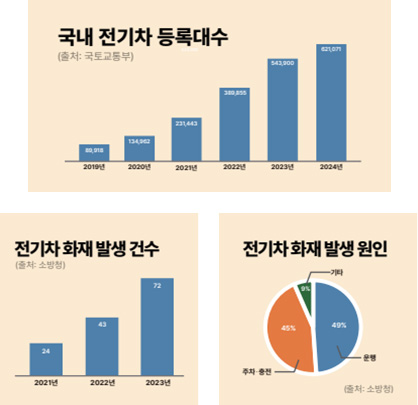

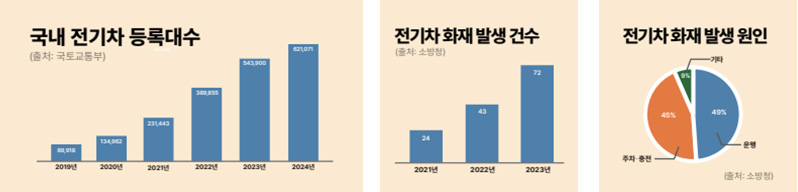

점점 늘어나는 전기차

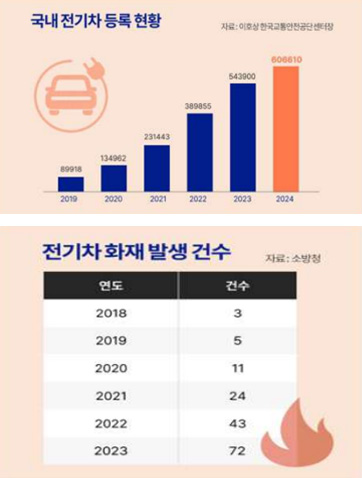

그에따라 늘어나는 전기차 화재건수
정부지원보조금 지급 결정
(주거용 건물은 도입비의 50% 지원. 지자체별로 다름)
가장 중요한 것은
“예방”과 “정확함”
기능
Point1.
정확한 온도 측정
주차 면에 설치된 열 적외선 감지 센서가
전기차 하부에 위치한 배터리의 온도를
정밀하게 측정합니다.
햇빛이나 외부 환경의 영향을 최소화하여
오작동 없이 배터리 상태를 정확하게
파악할 수 있습니다.
Point2.
과열 예방 및 신속대응
배터리 온도를 실시간으로 모니터링하여
과열 징후가 감지될 경우 즉시 경고를
보내 화재 위험 사전에 예방하고
위험상황에 빠르게 대응할 수 있도록
지원합니다.
Point3.
실시간 알림 서비스
배터리 상태에 대한 실시간 알림이 제공
되며, 관제실뿐만 아니라 차량 사용자도
스마트폰을 통해 24시간 즉각적인
알림을 받을 수 있습니다.
이를 통해 배터리 이상 상황을 놓치지
않고 신속하게 조치할 수 있습니다.
프로세스
타사 비교
업체명 | A사 | B사 | 메이커스/이컴라인 |
---|---|---|---|
차이점 |
불꽃감지기 사용 ▼
화재 발생 후라 |
열화상카메라 사용 ▼
햇빛 등 다양한 요인으로 |
열 적외선 센서 사용 ▼
배터리의 온도만 정확하게 |
업체명 | 차이점 |
---|---|
A사 |
불꽃감지기 사용 ▼
화재 발생 후라 |
B사 |
열화상카메라 사용 ▼
햇빛 등 다양한 요인으로 |
메이커스/이컴라인 |
열 적외선 센서 사용 ▼
배터리의 온도만 정확하게 |

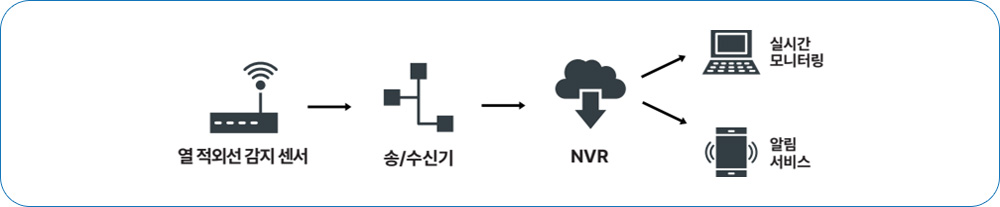

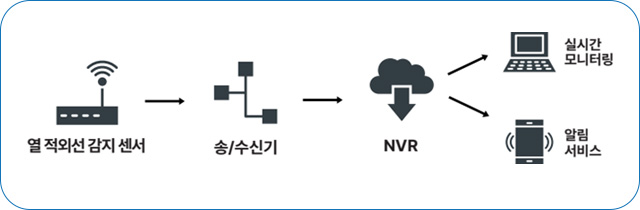

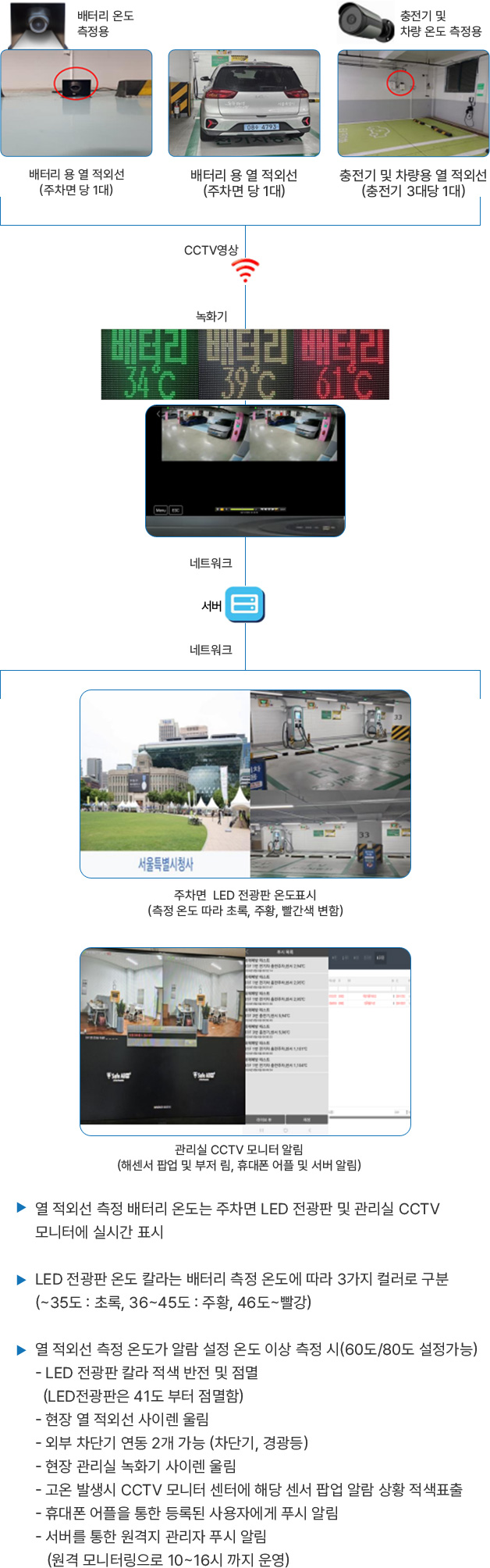

시스템 실제 구성도
전기차 배터리 화재 진압 현실
질식소화방식
리튬배터리는 화재시 내부 전해질에서
산소를 방출합니다. 외부 산소 차단방식의
질식 소화법이 효과를 발휘하지 못하며
연소가 지속됩니다.
질식방식(산소차단)을 사용한다고해도
배터리자체에서 발생하는 열과
화학반응을 막기는 어렵습니다.
물 소화 방식
전기차는 배터리가 차량 밑에 있다보니
물을뿌려도 소화가 어려운 구조이며,
배터리의 방수처리된 금속케이스 구조로
인해 물이 내부 발화 지점까지 도달하지
못합니다.
물 소화법은 표면 온도 낮추기에만
일부 효과를 보이며, 열폭주를 제어하지
못합니다.
담수방식
일산소방서 주관하에 이동형 간이 수조를
이용하여 발생된 전기 자동차를 수조에
담가 진압하는 실험을 진행했지만,
간이수조설치와 전기 자동차 이동등으로
지체되는 시간적 한계점이 있습니다.
담수 장치 설치 및 화재 전기차 이동
등으로 발생되는 대응 시간의 지연에
대한 보완이 필요할 것 입니다.
기존 방식의 소화 방식으로는 전기차의 열폭주 현상을 막을 수 없음
전기차 배터리 화재예방 시스템 현실
현재 불꽃감지기나 열화상 카메라를 이용한 전기차 화재예방 시스템이 대부분이나
이미 전기차 화재가 발생하였을때 감지하기 때문에 대응이 늦으면 큰화재를 불러일으킬 수 있음
불꽃감지기를 이용한 화재예방 시스템

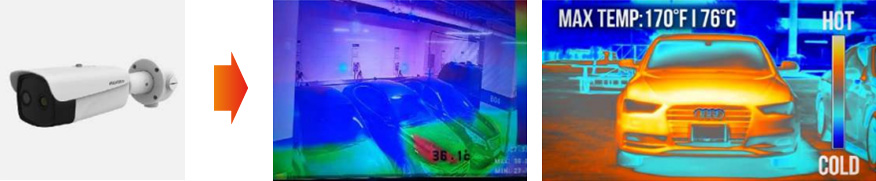

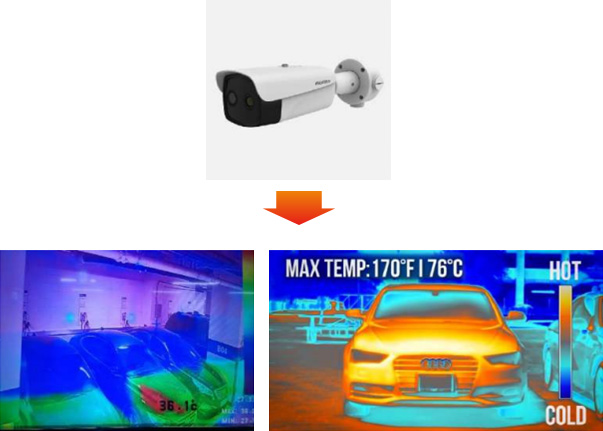

열화상 카메라를 이용한 화재예방 시스템
환경부 미래전략과 보도자료
환경부는 올해 전기차 충전시설 보조금 지침을 확정하고 전기차 충전시설 설치 지원 사업을 3월 초부터 본격적으로 추진합니다.
올해 전기차 충전시설 설치 지원 예산은 전년 대비 43% 증가한 6,187억 원으로 급속충전기 설치 사업에 3,757억 원, 안전성이 강화된
스마트제어 완속충전기 설치 사업에 2,430억 원을 각각 지원합니다.
이번에 개방된 전기차 충전시설 보조금 지침은 2월 25일에 확정되었으며 주요 내용은 다음과 같습니다.
한편, 급속충전기 설치 보조금 지원은 3월 중에 지역별 무공해차 전환 브랜드 사업 공모를 통해 진행됩니다.
상용차 차고지,물류센터, 고속도로 휴게소 등은 한국자동차환경협회에서, 생활공간 및 상업시설 등은 한국환경공단에서 각각 신청할 수 있습니다.
스마트제어 완속충전기 설치 보조금 지원의 경우 공동주택 등의 소유자가 무공해차 통합누리집을 통해 신청할 수 있으며설치 희망자의
편의를 위해 충전 사업자가 설치 신청을 대행할 수 있도록 하였습니다.
전기차 배터리 감지 시스템 제안 배경
시스템 주요 기능
전기차 배터리 온도를 측정하는 전용 열 적외선을 주차면 바닥에 설치하여 차량 하부에서 배터리 온도를 측정하고 측정한 온도를 주차면
LED 전광판을 통하여 온도를 상시 표시하고 이상 온도 감지 시 충전기 전력 차단 및 알림을 통하여 상황을 빠르게 전파하며 CCTV 녹화기를 통하여 현장 상황이
녹화된 영상을 확보합니다.

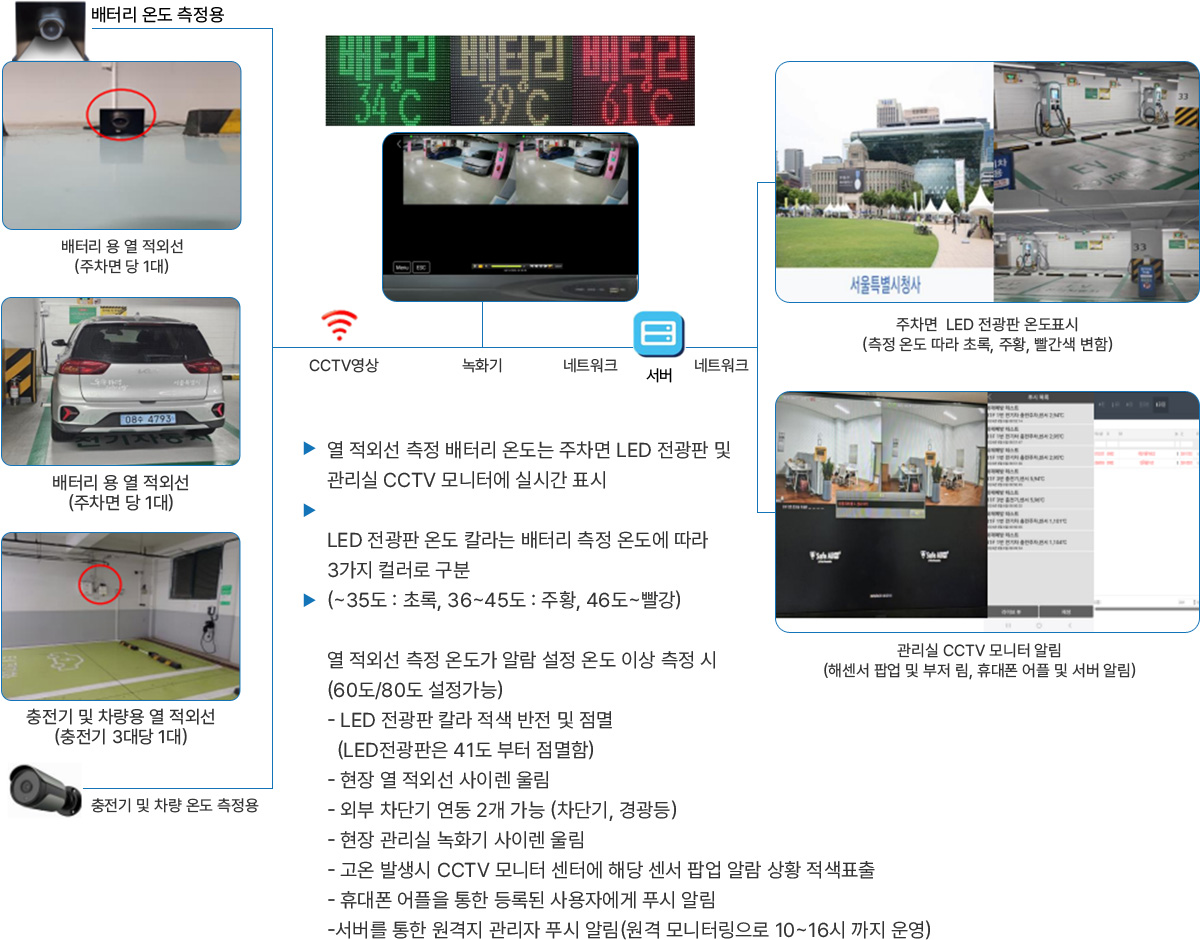

전기차 배터리 실시간 온도 측정
- 배터리 전용 열 적외선을 전기차 주차면 바닥에 설치하여 차량 하부에서 배터리 온도 측정
- 차량이 충전 혹은 주차를 위하여 입차,주차,출차 까지 상시 온도 측정 및 표시
전기차 배터리 신호등(LED 전광판)을 통하여 온도 상시 표시
- 주차면 위에 LED 전광판을 통하여 배터리 온도를 누구나 볼 수 있게 상시 표시 (아파트,건물 주차장 이용자에게 상시 알 권리 제공)

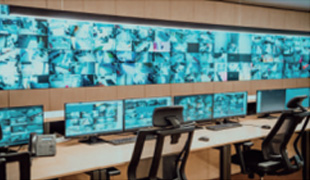

- 녹화기가 설치된 상황실, 관리실 모니터에 CCTV 영상을 통하여 온도 상시 표시
고온 온도 측정 시 충전기 전력 자동 차단 및 상황 알림
- 배터리(충전기) 측정 온도 고온 시 충전기 전력 자동 차단 (측정온도 정상시 자동 복구)

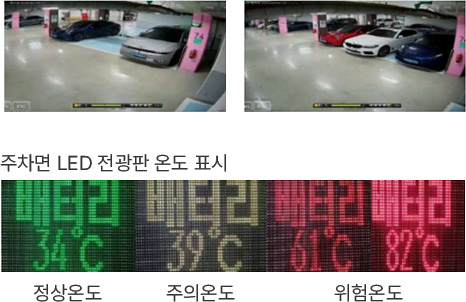

- 측정 온도에 따른 LED 전광판 컬러 변경으로 주차장 이용자 및 차량 운전자에게 알림
- 알람 온도 설정을 통하여 이상 온도 감지 시 상황실 관리자에게 알림
cctv 영상 확보
- 주차면 모든 상황이 녹화된 cctv 영상 확보
전기차 배터리 실시간 온도 측정

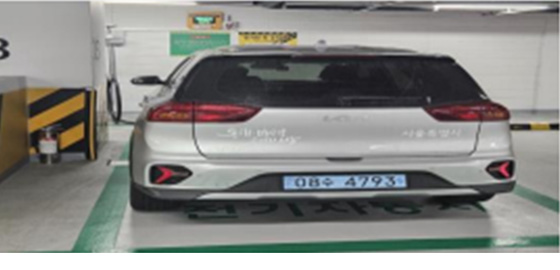

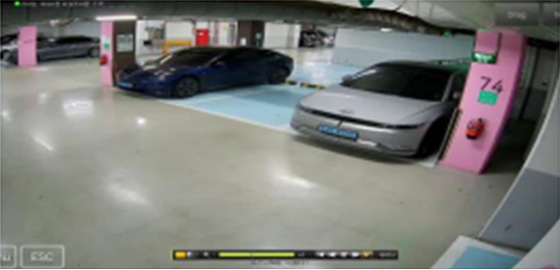

차량 주행 후 입차시 온도 (24도)

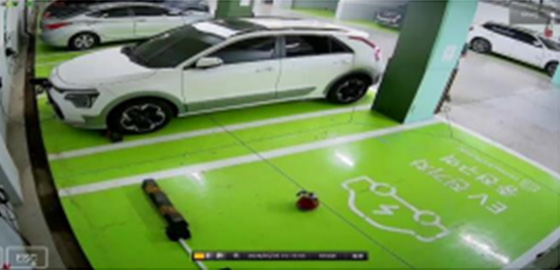

차량 주행 후 충전시 온도 (28도)
차량 주차 후 LED 전광판 온도 (21도)

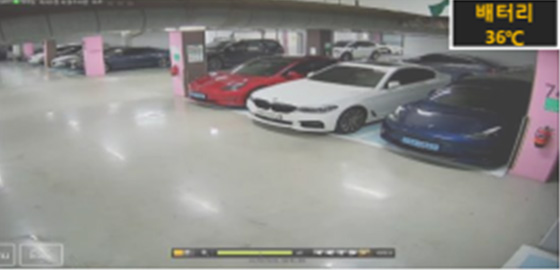

차량 충전 중 LED 전광판 온도
열원(커피포트) 이용 알람 온도 시험 (84도)

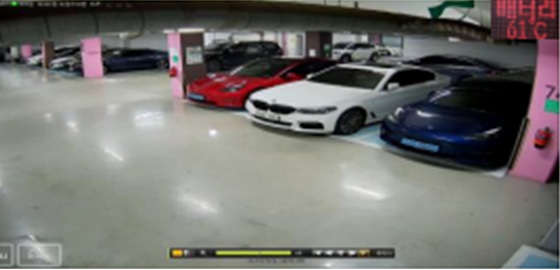

알람온도 이상 일때 전광판 온도 표시 (61도)

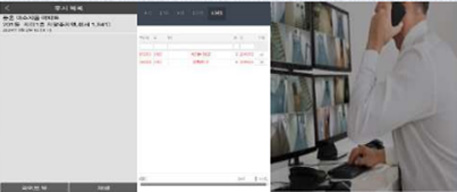

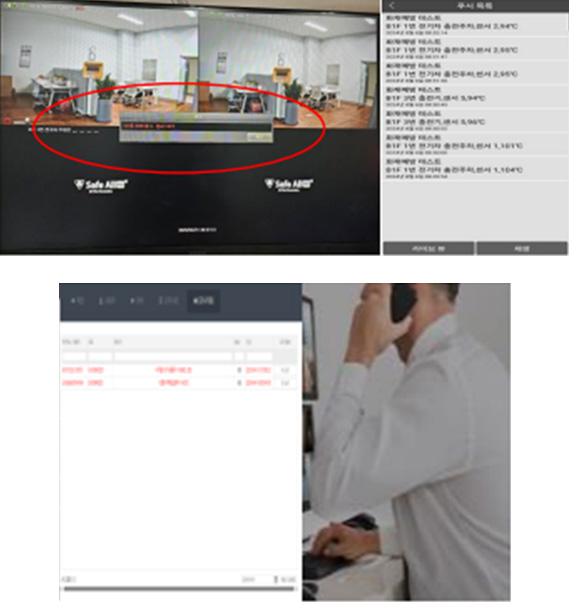

알람 온도 이상 일때 휴대폰 및 서버에 알림
전기차 배터리 신호등(LED 전광판)을 통하여 온도 상시 표시
고온 온도 측정 시 상황 알림
알람 온도 이상 일시 휴대폰 및 서버

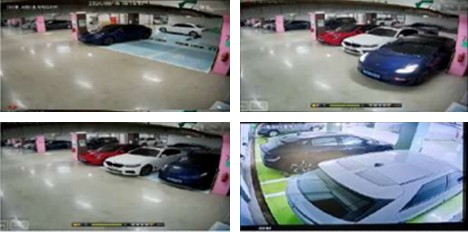

CCTV 영상 확보

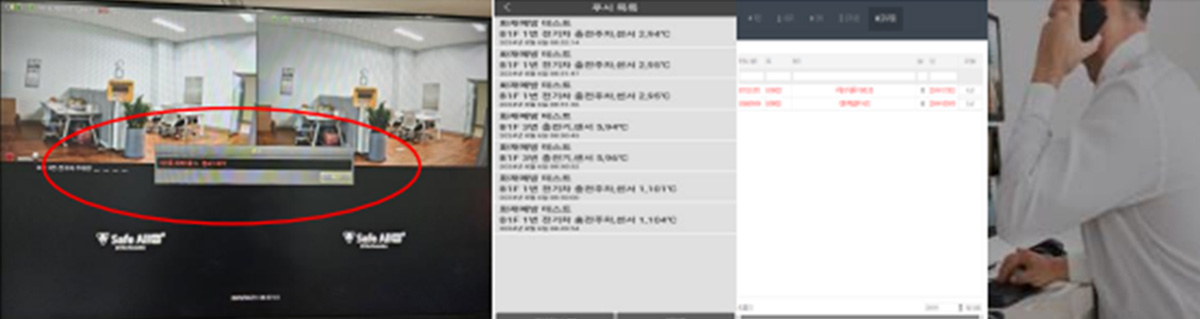

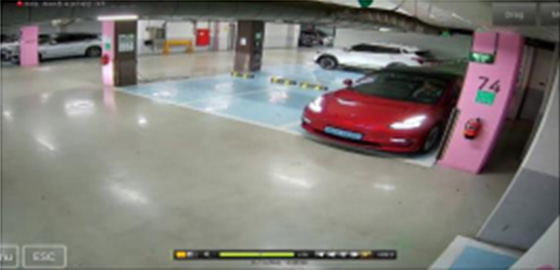

모니터 화면
전기차 배터리 감지 시스템 케어 서비스(구독 서비스)

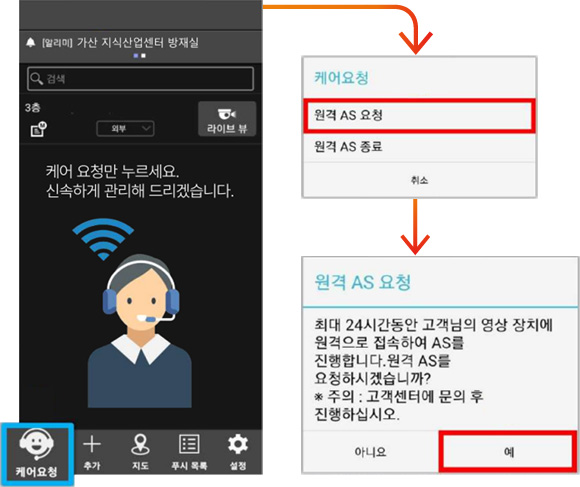

문제 알림 서비스 (모바일 팝업 / 담당자 알림)
